Tehničke specifikacije višeokretnih spiralnih opružnih klinova
|
Parametar |
ISO 8748 |
ISO 8750 |
ISO 8751 |
|---|---|---|---|
|
Klasifikacija dužnosti |
Heavy Duty |
Standardna dužnost |
Lagana dužnost |
|
Pin Struktura |
Zatik s oprugom |
Zatik s oprugom |
Zatik s oprugom |
|
Nazivni raspon promjera |
Prema standardu |
Prema standardu |
Prema standardu |
|
Duljina igle |
Serija standardne veličine |
Serija standardne veličine |
Serija standardne veličine |
|
Tolerancija vanjskog promjera |
Prema važećem standardu |
Prema važećem standardu |
Prema važećem standardu |
|
Materijal |
Ovisno o standardu i specifikaciji proizvoda |
Ovisno o standardu i specifikaciji proizvoda |
Ovisno o standardu i specifikaciji proizvoda |
|
Površinska obrada |
Prema zahtjevima narudžbe |
Prema zahtjevima narudžbe |
Prema zahtjevima narudžbe |
|
Metoda instalacije |
Pritisnite |
Pritisnite |
Pritisnite |

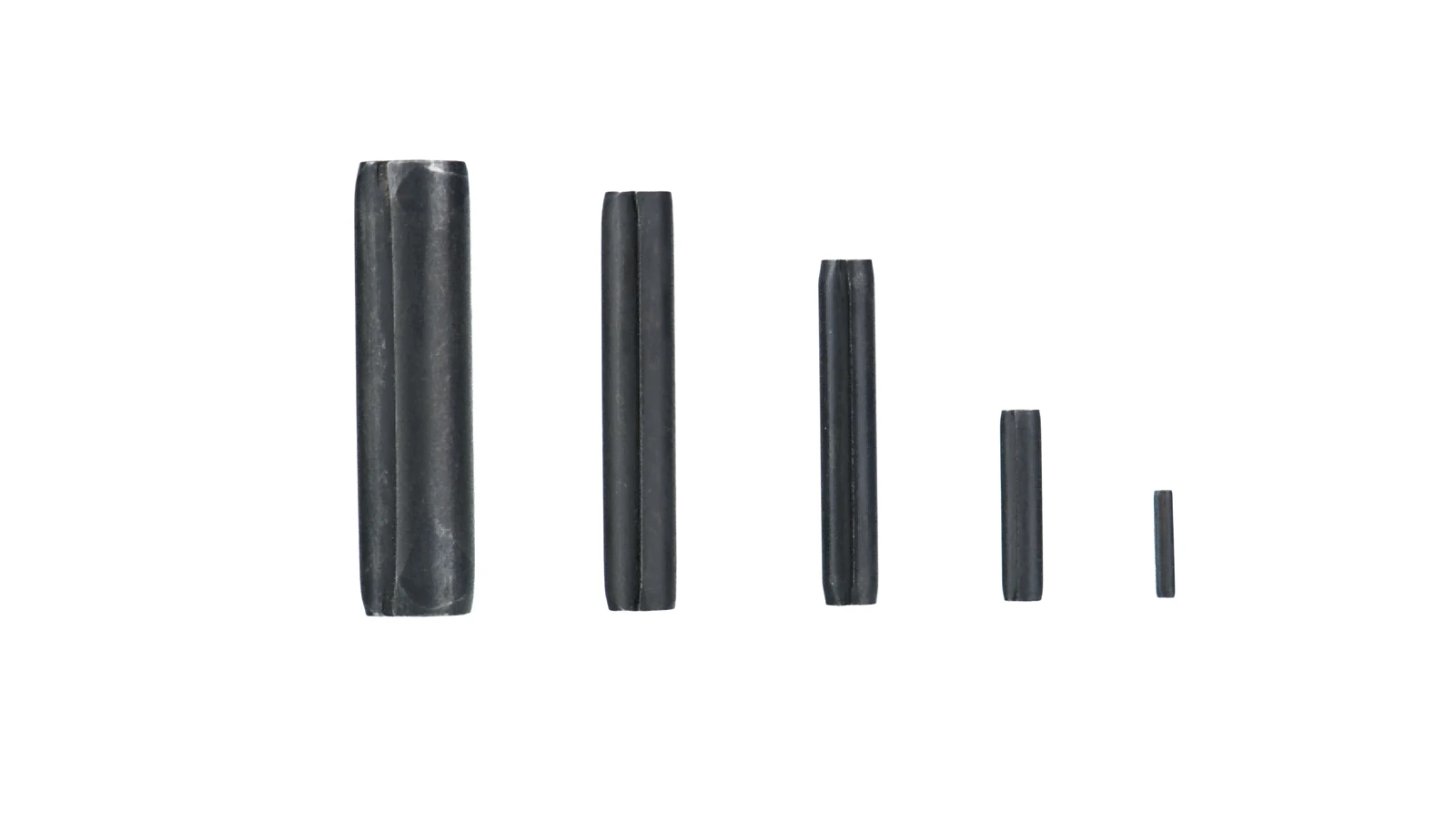

Spiralne opružne igle s više zavoja imaju cilindrično tijelo oblikovano namotavanjem metalne trake u više zavoja koji se preklapaju. Ova konstrukcija omogućuje radijalno sabijanje klina tijekom ugradnje i djelovanje opružne sile na stijenku rupe. Rezultirajuće elastično pristajanje pomaže u zadržavanju klina unutar sklopa dok se prilagođava varijaciji dimenzija unutar navedenog pristajanja.
- Višeslojna konstrukcija: metalni slojevi koji se preklapaju tvore kompaktni cilindrični profil za ugradnju igle.
- Radijalna fleksibilnost: struktura rane omogućuje kontroliranu kompresiju kada se umetne u rupu odgovarajuće veličine.
- Elastično oporavljanje: klin teži oporavku prema svom izvornom promjeru nakon kompresije, pomažući u održavanju kontakta sa stijenkom rupe.
- Mehaničko zadržavanje: Rezultirajuće interferencijsko pristajanje podržava pozicioniranje komponenti i zadržavanje u odgovarajućim mehaničkim sklopovima.
Industrijske primjene
- Mehaničke veze
Koristi se za zadržavanje zakretnih ili spojnih komponenti u mehanizmima povezivanja, ovisno o potrebnim uvjetima kretanja zglobova i opterećenja.
- Sklopovi vratila i glavčine
Može pomoći u osiguravanju povezanih komponenti u sklopovima vratila i glavčine kada prianjanje klina i nosivost ispunjavaju zahtjeve dizajna.
- Poluge i radni mehanizmi
Koristi se za zadržavanje i pozicioniranje komponenti u upravljačkim ručkama, upravljačkim polugama i sličnim mehaničkim mehanizmima.
- Opća industrijska oprema
Prikladno za odabrane sklopove strojeva koji zahtijevaju kompaktni pričvrsni klin za pozicioniranje ili zadržavanje povezanih dijelova.
Prilagođene višestruke spiralne opružne igle
- Prilagodba dimenzija na temelju crteža
Anhui Pins može pregledati crteže kupaca za traženi promjer igle, duljinu, geometriju kraja i tolerancije dimenzija. Tehnički detalji se provjeravaju prije potvrde narudžbe kako bi se osiguralo da su tražene specifikacije jasno definirane.
- Odabir materijala za radne uvjete
Zahtjevi za materijalom mogu se procijeniti prema okruženju montaže, izloženosti koroziji i mehaničkim zahtjevima. Kupci mogu odrediti ugljični čelik ili potrebnu vrstu nehrđajućeg čelika za tehnički pregled i potvrdu dostupnosti.
- Usklađivanje standarda i aplikacija
Za projekte koji specificiraju ISO 8748, ISO 8750 ili ISO 8751, potrebnu klasifikaciju dužnosti treba identificirati prije ponude. Anhui Pins može pregledati tražene standarde i pojedinosti o primjeni kako bi pomogao u uspostavljanju odgovarajuće specifikacije proizvoda.
- Pakiranje i identifikacija narudžbe
Pakiranje se može uskladiti prema količini narudžbe, identifikaciji proizvoda i zahtjevima skladišnog rukovanja. Kupci mogu navesti podatke za označavanje, količinu po paketu i grupiranje pošiljke kako bi podržali dolaznu inspekciju i upravljanje zalihama.
FAQ
Koja je razlika između opružnih klinova ISO 8748, ISO 8750 i ISO 8751?
Ovi standardi pokrivaju različite radne klasifikacije opružnih klinova. ISO 8748 specificira igle za teške uvjete rada, ISO 8750 pokriva igle za standardne uvjete rada, a ISO 8751 specificira igle za lake uvjete rada. Odgovarajući tip ovisi o zahtjevima opterećenja sklopa, dizajnu otvora i uvjetima rada.
Kako mogu odabrati ispravnu klasifikaciju dužnosti za opružni klin?
Uzmite u obzir primijenjeno opterećenje, vibracije, uvjete udara, materijale za spajanje i raspoloživi prostor za ugradnju. Igle za teške uvjete rada općenito su namijenjene aplikacijama s većim opterećenjem, dok igle za standardne i lake uvjete rada odgovaraju aplikacijama s različitim zahtjevima performansi. Konačni odabir treba slijediti primjenjivi standard i inženjerski dizajn.
Mogu li opružne igle izdržati ponovljene udarce ili vibracije?
Njihova elastična konstrukcija može pomoći u održavanju retencije pod određenim uvjetima vibracija i dinamičkog opterećenja. Međutim, učinak ovisi o radnoj klasifikaciji zatika, dizajnu spoja, stanju rupe i ciklusu opterećenja. Primjene koje uključuju jak udar ili zamor treba ocijeniti u odnosu na relevantne inženjerske zahtjeve.
