Tehničke specifikacije
| Parametar | Specifikacija |
|---|---|
| Naziv proizvoda | Puni klin s unutarnjim navojem |
| Standard | ISO 8735 / DIN 7979 |
| Materijal | Kaljeni čelik/nehrđajući čelik |
| Vanjski promjer | Standardno / Prilagođeno |
| Duljina | Standardno / Prilagođeno |
| Unutarnji navoj | Metrički |
| Veličina niti | Prema veličini igle |
| Dubina navoja | Standardno / Prilagođeno |
| Tvrdoća | Standardno / Prilagođeno |
| Površinska obrada | Prirodno / crni oksid / ulje / prilagođeno |
| Tolerancija | Standardno / Prilagođeno |

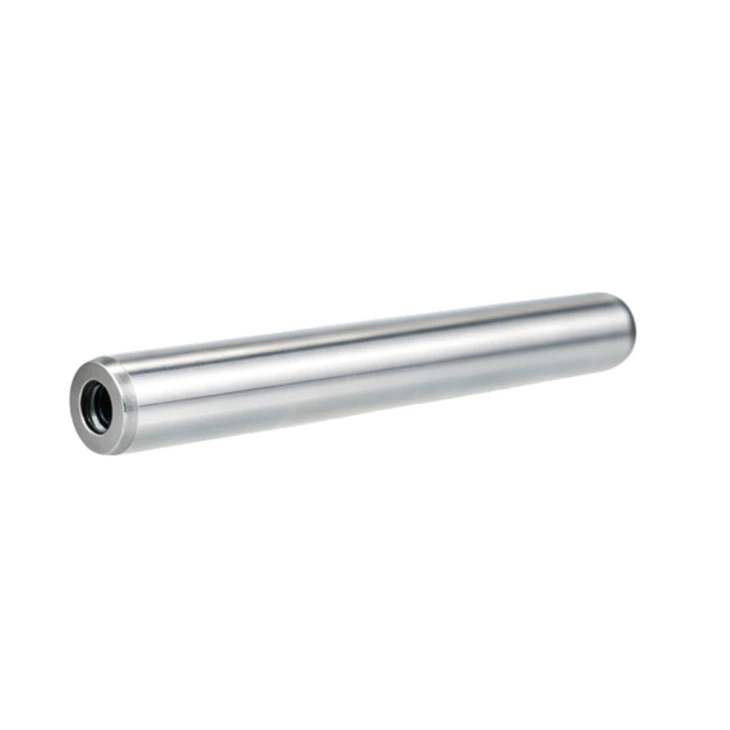

Dizajn i funkcija čvrstog klina s unutarnjim navojem
Čvrsti klinovi s unutarnjim navojem kombiniraju precizno-promjer za lociranje s rupom s unutarnjim navojem. Vanjski promjer omogućuje točno pozicioniranje između spojnih komponenti, dok unutarnji navoj pruža funkcionalno sučelje za ugradnju ili vađenje.
Precizna površina za lociranje: Cilindrični vanjski promjer uspostavlja primarno pozicioniranje u spojnoj rupi.
Provrt s unutarnjim navojem: Otvor s navojem omogućuje pristup spojnom vijku ili alatu za vađenje.
Čvrsta konstrukcija: čvrsto tijelo igle održava stabilnost dimenzija pod ponovljenim opterećenjima pozicioniranja i sklapanja.
Dizajn dvostruke-funkcije: Kombinira lociranje i pristup kroz niti u jednoj komponenti, smanjujući potrebu za posebnom značajkom ekstrakcije.

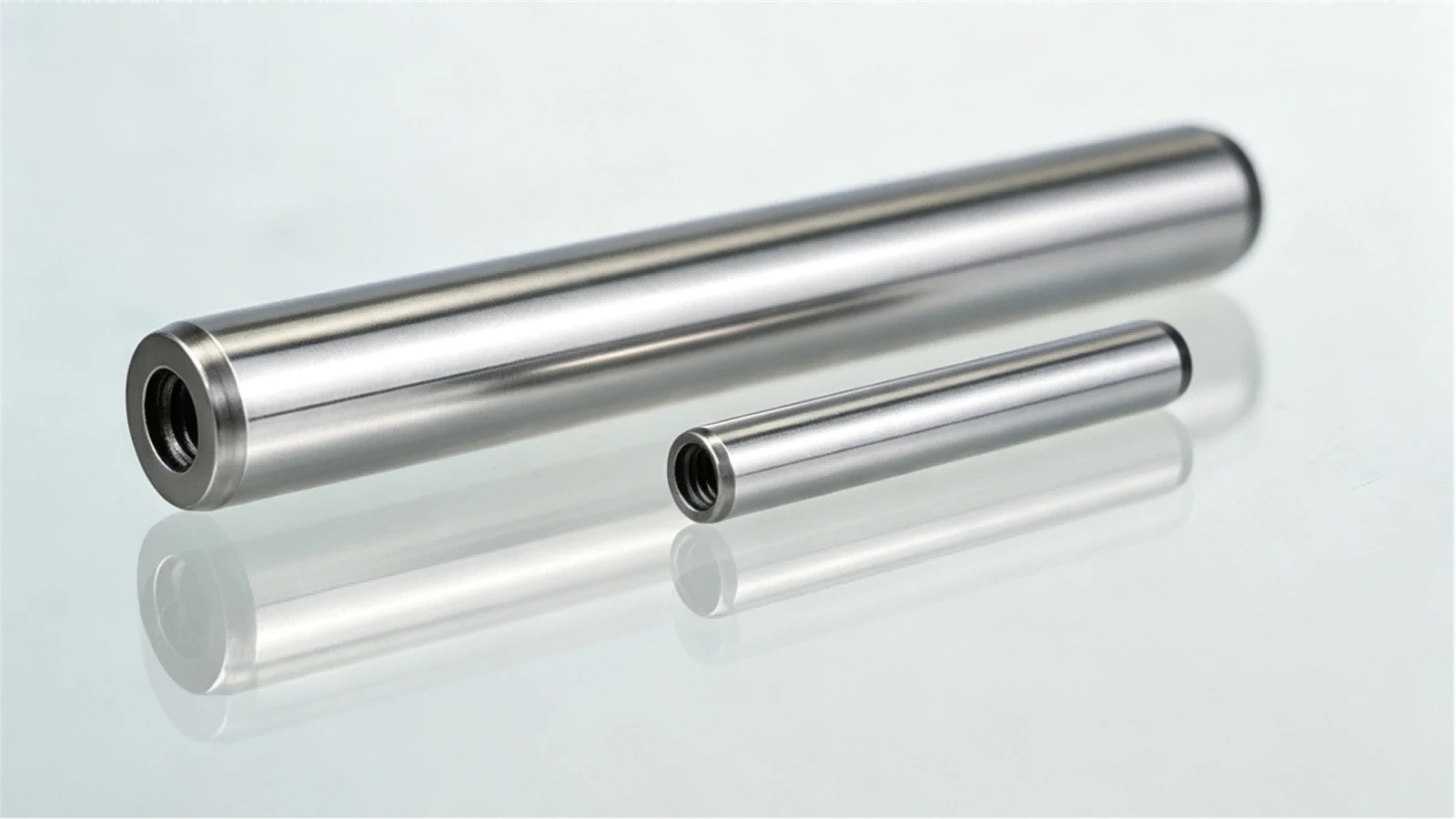

Kompatibilnost s unutarnjim navojem i zatvaračem
Unutarnji navoj mora se odabrati zajedno s pripadajućim zatvaračem kako bi se osigurao ispravan zahvat i korisna dubina navoja.
- Veličina navoja: unutarnji navoj treba odgovarati navedenom promjeru vijka ili vijka.
- Korak navoja: korak metričkog navoja mora odgovarati spojnom zatvaraču kako bi se spriječilo križno{0}}narezivanje ili nepotpuno zahvaćanje.
- Dubina navoja: Potrebna je dovoljna korisna duljina navoja kako bi se postigao predviđeni zahvat pričvršćivača bez dna.
- Zahvat pričvršćivača: Duljina vijka treba uzeti u obzir potreban zahvat navoja i dostupnu unutarnju dubinu navoja.
Proizvodimo čvrste klinove s unutarnjim navojem s integriranom kontrolom veličine klinova, unutarnjih navoja, toplinske obrade, brušenja i kontrole dimenzija.
- Precizno brušenje: Brušeni promjeri za lociranje proizvode se za kontrolirano pristajanje i dosljednost dimenzija.
- Obrada navoja: Unutarnji navoji se obrađuju i provjeravaju prema specificiranim zahtjevima za navoje.
- Kontrola toplinske obrade: Tvrdoća materijala se provjerava nakon toplinske obrade kako bi se održalo potrebno mehaničko stanje.
- Mogućnost pregleda: Promjer, duljina, dimenzije navoja, tvrdoća i kritični geometrijski zahtjevi mogu se pregledati tijekom proizvodnje.
Prilagođene pune igle s unutarnjim navojem
Proizvodnja po narudžbi dostupna je kada potrebne dimenzije zatika ili konfiguracija unutarnjeg navoja nisu u skladu sa standardima ISO 8735 ili DIN 7979.
- Prilagođeni promjer i duljina: ne-nestandardni vanjski promjeri i duljine klinova mogu se proizvesti prema crtežima.
- Prilagođeni unutarnji navoj: veličina navoja, korak i korisna dubina navoja mogu se specificirati za spojni zatvarač.
- Prilagođene tolerancije: Vanjski promjer, duljina i druge kritične dimenzije mogu se kontrolirati prema nacrtima kupaca.
- Izrada crteža i uzoraka: Proizvodnja se može razviti iz tehničkih crteža, uzoraka ili definiranih specifikacija dimenzija.
Materijal, tvrdoća i obrada površine
Odabir materijala i tvrdoće trebao bi se temeljiti na lociranom opterećenju, uvjetima trošenja, izloženosti koroziji i zahtjevima komponenti za spajanje.
- Ojačani čelik: Prikladno za primjene koje zahtijevaju otpornost na habanje i stabilnost dimenzija tijekom opetovanog pozicioniranja.
- Nehrđajući čelik: Dostupan za sklopove gdje je otpornost na koroziju primarni zahtjev.
- Kontrola tvrdoće: Toplinska obrada može se kontrolirati prema specificiranom materijalu i zahtjevima primjene.
- Obrada površine: prirodna obrada, crni oksid, ulje ili drugi specificirani tretmani mogu se odabrati prema radnom okruženju.
Dimenzijska točnost i koncentričnost niti
Za klinove s unutarnjim navojem, odnos između vanjskog promjera i osi unutarnjeg navoja izravno utječe na poravnanje sklopa.
- Tolerancija vanjskog promjera: kontrolirana kako bi se postiglo određeno pristajanje s spojnim provrtom.
- Tolerancija duljine: Održava se za kontrolu instaliranog položaja i dostupne dubine lociranja.
- Položaj navoja: obrada unutarnjeg navoja kontrolirana je u odnosu na os zatika kako bi se izbjegao pretjerani ekscentricitet.
- Provjera koncentričnosti: Kritični dijelovi mogu se pregledati na odnos između promjera lociranja i provrta s navojem prema zahtjevima crteža.
Naši kupci i suradnja
Kontrola kvalitete
Implementiramo strogi više{0}}sustav kontrole kvalitete kako bismo osigurali stabilne performanse i dosljednu kvalitetu svake igle. Proces obuhvaća inspekciju sirovina,-praćenje procesa tijekom proizvodnje, verifikaciju toplinske obrade i konačnu inspekciju prije otpreme. Ključni parametri kao što su dimenzije, tvrdoća i stanje površine pažljivo se provjeravaju pomoću precizne mjerne opreme kako bi se osigurala usklađenost s tehničkim zahtjevima. Svaka serija je u potpunosti sljediva i kontrolirana prema standardiziranim postupcima, osiguravajući pouzdanu kvalitetu za industrijske i OEM primjene.
FAQ
Jesu li ISO 8735 i DIN 7979 međusobno zamjenjivi za klinove s unutarnjim navojem?
ISO 8735 i DIN 7979 pokrivaju klinove s unutarnjim navojem, ali dimenzionalne zahtjeve treba provjeriti u odnosu na primjenjivi standard prije zamjene jednog za drugi.
Mogu li se ove tiple koristiti sa standardnim vijcima s utičnicom-glavom?
Da, pod uvjetom da navoj vijka odgovara specifikaciji unutarnjeg navoja zatika i da duljina vijka ne prelazi dostupnu korisnu dubinu navoja.
Može li se igla postaviti s interferencijom?
Da. Potrebno pristajanje ovisi o toleranciji provrta, promjeru zatika, načinu sastavljanja i servisnim zahtjevima. Navedene tolerancije provrta i klina treba potvrditi prije proizvodnje.
