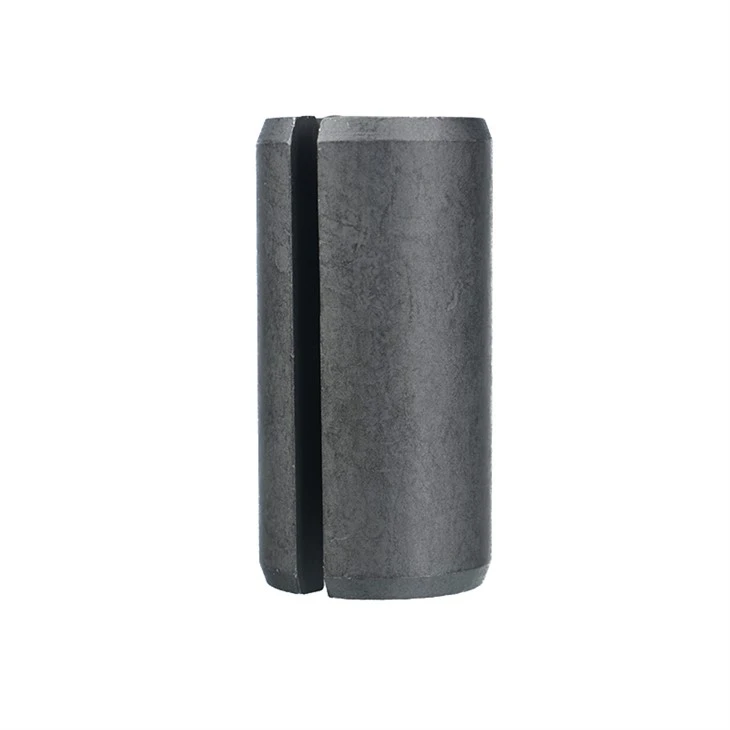

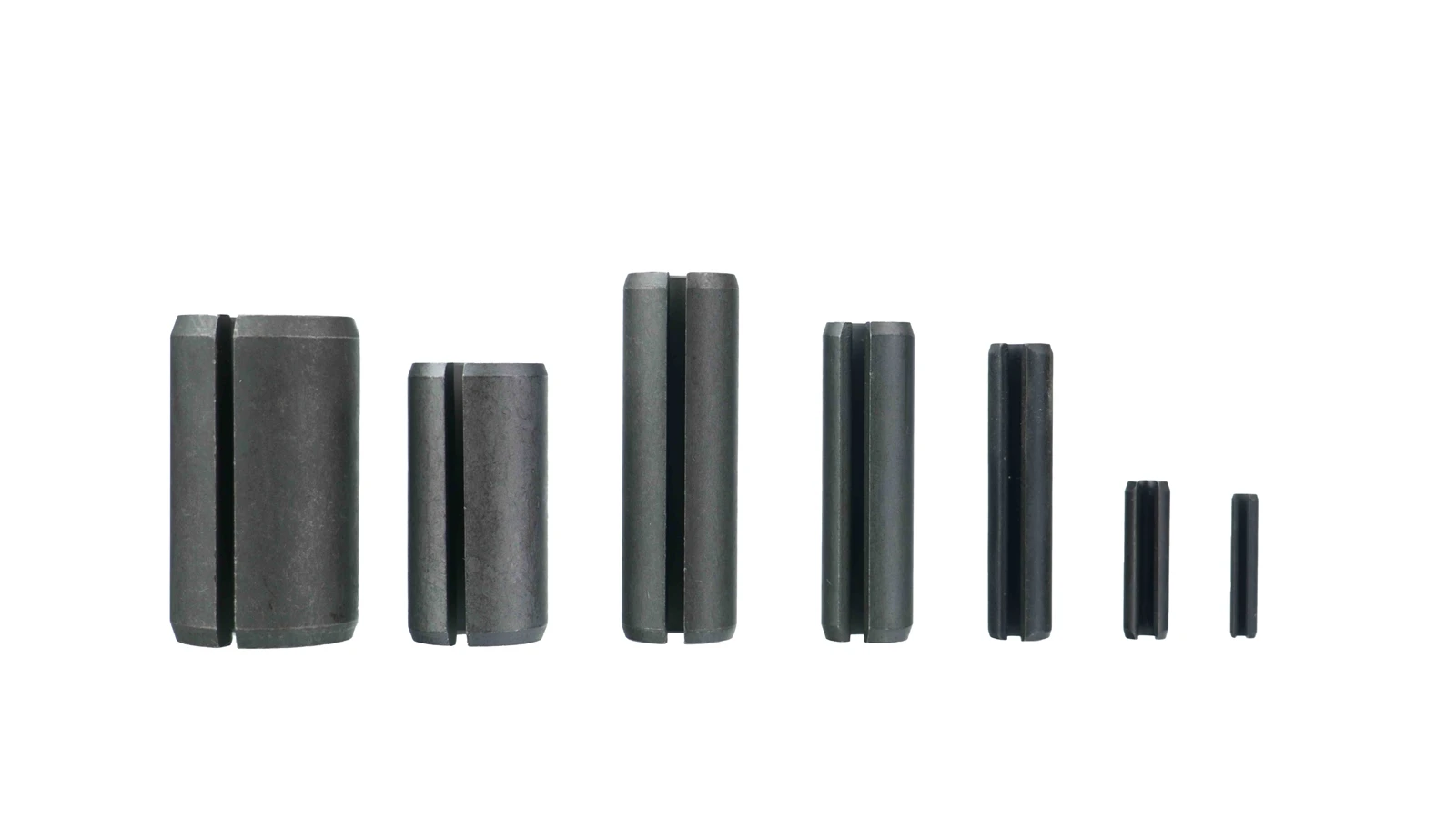

ISO 8752 opružne igle s prorezima za teške uvjete radasu opružni pričvršćivači visoke-čvrstoće bez glave izrađeni s uzdužnim utorom koji se sabija nakon ugradnje, stvarajući jednoliku radijalnu silu za pristajanje-otporno na vibracije i iznimnu dvostruku-posmičnu čvrstoću u zahtjevnim sklopovima. Proizvedeni u skladu sa strogim standardima ISO 8752 i DIN 1481, naši klinovi s prorezima daju pouzdano strukturno poravnanje i apsorpciju udara bez potrebe za visoko-preciznim razvrtanim rupama. Kao specijalizirani proizvođač opružnih klinova s prorezima, nudimo standardne metričke veličine uz prilagođene materijale, razine tvrdoće i završne obrade površina prilagođene vašim točnim potrebama primjene.
| Artikal | Specifikacija |
|---|---|
| Standardni naslov | Opružni-tip ravne igle - S prorezom - Za teške uvjete rada |
| Nazivni promjer d Raspon | φ1 ~ φ50 (veličine: 1, 1,5, 2, 2,5, 3, 3,5, 4, 4,5, 5, 6, 8, 10, 12, 13, 14, 16, 18, 20, 21, 25, 28, 30, 32, 35, 38, 40, 45, 50) |
| Promjer klina prije montaže (maks.) | 1.3 ~ 50.9 |
| Promjer klina prije montaže (min.) | 1.2 ~ 50.5 |
| Krajnje skošenje c Raspon | 0.15 ~ 4.6 |
| Širina utora h Raspon | 0.2 ~ 9.5 |
| Minimalna dvostruka čvrstoća na smicanje | 0,7 ~ 1685 kN (samo čelik i martenzitni nehrđajući čelik; nije navedeno za austenitni nehrđajući čelik) |
| Vrste materijala | Čelik (St obični ugljični čelik / Si silicij manganski čelik); Austenitni nehrđajući čelik (A); Martenzitni nehrđajući čelik (C) |
| Stanje površine (čelik) | Prirodni završni sloj sa zaštitnim lubrikantom; oplata/premazivanje zahtijeva sprječavanje vodikove krtosti prema ISO 4042; tolerancije se primjenjuju prije premazivanja |
| Stanje površine (nehrđajući čelik) | Prirodni završetak |
| Zahtjevi za prijavu | Promjer rupe=nazivni promjer s tolerancijom H12; utor se ne smije potpuno zatvoriti kada se igla umetne u najmanju dopuštenu rupu |
| Ispitivanje čvrstoće na smicanje | Testirano u skladu s ISO 8749 |
| Tolerancija duljine | l Manje ili jednako 100: ±0,25; 10 < l Manje od ili jednako 200: ±0,5; 200 < l Manje od ili jednako 500: ±0,75 |
- Visoka otpornost na vibracije i udarce
Kontinuirani uzdužni utor omogućuje radijalnu kompresiju nakon ugradnje, generirajući snažno, ravnomjerno trenje o stijenku rupe kako bi se učinkovito apsorbirali dinamički udarci i spriječilo labavljenje.
- Isplativo-sklapanje (nije potrebno razvrtanje)
Dizajniran za ugradnju izravno u standardne izbušene rupe sa širim tolerancijama, eliminirajući potrebu za visoko-preciznim razvrtanjem rupa i značajno smanjujući ukupne troškove strojne obrade.
- Vrhunska dvostruka -čvrstoća na smicanje
Proizveden od opružnog-čelika ili nehrđajućeg čelika visokog stupnja i potpomognut preciznom toplinskom obradom, pruža pouzdano zadržavanje strukture i dug životni vijek u uvjetima velikog opterećenja.
ISO 8752 Proces proizvodnje klinova s prorezima
Štancanje i valjanje
Visoko{0}}precizne progresivne matrice utiskuju i valjaju trake od opružnog čelika ili nehrđajućeg čelika u standardizirane cjevaste klinove s ravnomjernom debljinom stjenke i preciznim utorima.
Toplinska obrada
Kontinuirana atmosferska toplinska obrada osigurava optimalnu elastičnost, dinamičku otpornost na zamor i specificiranu tvrdoću (420–520 HV) bez krtosti.
Površinska obrada
Igle su temeljito očišćene i obložene-opcije uključuju lako-ulje protiv hrđe, crni oksid, pocinčavanje ili pasivizaciju za povećanu otpornost na koroziju.
Zašto odabrati nas kao svog proizvođača ISO 8752 klinova s prorezima
Specijalizirani proizvođač zatvarača
Uz opsežnu stručnost u proizvodnji opružnih klinova, proizvodimo striktno prema standardima ISO 8752 i DIN 1481, isporučujući visoko-precizne komponente kojima vjeruju globalni proizvođači originalne opreme i industrijski kupci.
Stroga kontrola kvalitete i potpuna sljedivost
Od provjere sirovina do kontinuiranog testiranja tvrdoće topli{0}}obrade i inspekcije posmičnih opterećenja, svaka serija prolazi rigorozno osiguranje kvalitete kako bi se osigurala ujednačena elastičnost, maksimalan vijek trajanja i nula nedostataka.
Fleksibilna prilagodba i globalna isporuka
Nudimo sveobuhvatna OEM/ODM rješenja-uključujući prilagođene veličine, ne-standardne dizajne utora, specifične razine tvrdoće i napredne-premaze protiv korozije-podržane fleksibilnim MOQ-ovima i stabilnim rokovima isporuke kako bi vaš lanac opskrbe tekao glatko.
FAQ
Kako mogu odabrati ispravnu veličinu rupe za ISO 8752 opružni klin?
Nazivni promjer zatika ISO 8752 izravno odgovara nominalnoj veličini izbušene rupe (npr. zatik M6 dizajniran je za izbušenu rupu od 6,0 mm, obično s tolerancijom H12). Slobodni vanjski promjer klina prije ugradnje proizvodi se malo veći od rupe; nakon umetanja, sabija se kako bi stvorio kontinuiranu radijalnu silu prema stijenci rupe.
Koja je glavna razlika u opterećenju između ISO 8752 i ISO 13337?
Razlika jezgre leži u debljini stijenke i dvostrukoj nosivosti smicanja. ISO 8752 specificira-sekciju zida za teške uvjete rada projektiranu za visoka mehanička opterećenja, velika posmična opterećenja i primarni prijenos snage. Nasuprot tome, ISO 13337 ima dizajn tanje stijenke namijenjen za lak-primjene, osjetljiva kućišta ili komponente tankih-stjenki gdje se mora izbjeći prekomjerna sila radijalne ekspanzije.
Mogu li se igle s prorezom ISO 8752 ukloniti i ponovno upotrijebiti?
Da. ISO 8752 igle dizajnirane su za jednostavnu ugradnju i uklanjanje pomoću standardne opreme za probijanje igle ili pneumatske opreme za umetanje u-primjenama kroz rupe. Mogu se sigurno ponovno koristiti sve dok igla nije doživjela trajnu plastičnu deformaciju ili prekomjerno trošenje površine tijekom prethodnog servisiranja.
Koja ispitivanja kvalitete provodite i podržavate li prilagođene veličine?
Anhui Pins Metal provodi strogu kontrolu kvalitete na svakoj seriji, uključujući 100% provjeru dimenzija, ispitivanje tvrdoće po Rockwellu (HRC) i ispitivanje dvostrukog posmičnog opterećenja. Uz standardne metričke i inčne veličine, nudimo potpunu OEM proizvodnju po narudžbi za ne-standardne duljine, posebne skošene i zaštitne završne površine (crni oksid, pocinčavanje, fosfatiranje i pasiviranje).
