Wave Tooth Spring Roll PinTehnički podaci
|
Parametar |
Specifikacija |
|---|---|
|
Vrste |
Teški/laki |
|
Raspon promjera za teške uvjete rada |
1–35 mm |
|
Lagani raspon promjera |
2–50 mm |
|
Duljina |
Prema ISO 8752 ili DIN EN ISO 13337, ovisno o vrsti |
|
Čelični materijali |
C67S, C75S, 51CrV4 |
|
Materijali od nehrđajućeg čelika |
1.4310, 1.4568; ostale navedene ocjene ovise o vrsti |
|
Tvrdoća čelika |
420–510 HV |
|
Tvrdoća nehrđajućeg čelika |
400–480 HV za određeni materijal tretiran starenjem |
|
Površinska obrada |
Prirodni završetak; zaštitno mazivo za čelične igle osim ako nije drugačije dogovoreno |
|
Tolerancija rupa |
H12 |
|
Dimenzionalne reference |
ISO 8752 / DIN EN ISO 13337 |
|
Prilagodba |
Ostali materijali po dogovoru |

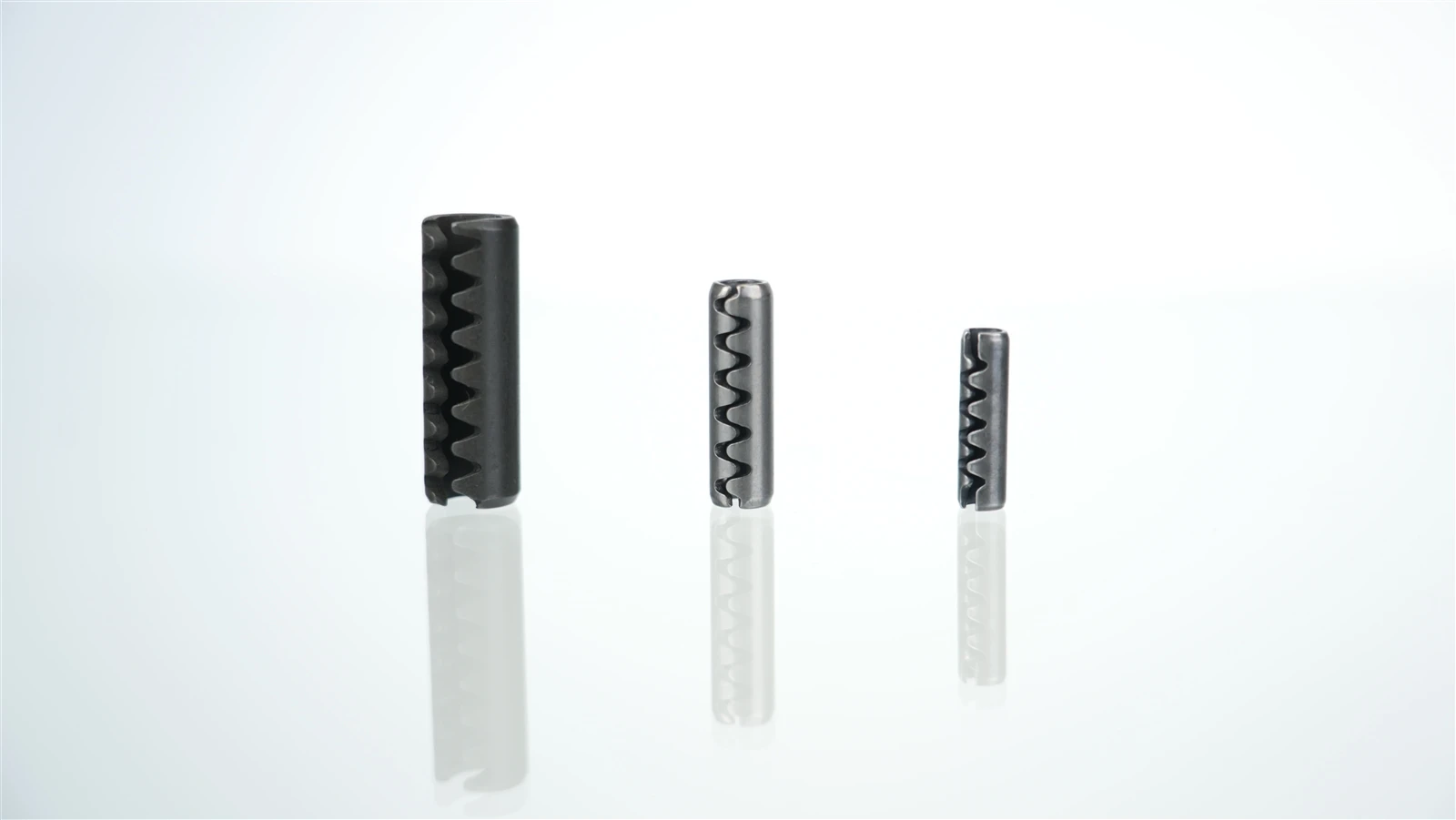

Ključne karakteristike Wave Tooth Spring Roll Pins
Opružna struktura s prorezima
Uzdužni utor omogućuje da se tijelo igle stisne tijekom ugradnje i radijalno se vrati nakon umetanja. Ova fleksibilnost pomaže klinu da zadrži kontakt s rupom za spajanje.
Profil zuba za retenciju
Formirani profil zuba osigurava lokalizirano zahvaćanje s površinom rupe, podupirući zadržavanje zatika pod odgovarajućim uvjetima sklapanja. Izvedba ovisi o dimenzijama rupa, svojstvima materijala i kvaliteti ugradnje.
Konfiguracije za teške i lake uvjete rada
Dostupne konfiguracije slijede Q/PES 002-2026 za igle za teške uvjete rada i Q/PES 003-2026 za igle za lake uvjete rada. Kupci mogu odabrati odgovarajući tip prema zahtjevima dimenzija i uvjetima montaže.
Više opcija materijala
Ovisno o primjenjivoj specifikaciji, opcije materijala uključuju ugljični opružni čelik, legirani opružni čelik i nehrđajući čelik. Stupanj materijala i tvrdoću treba odabrati prema zahtijevanoj mehaničkoj učinkovitosti i radnom okruženju.
Opružne igle za teške uvjete u odnosu na lake
|
Stavka za usporedbu |
Opružne igle za teške uvjete rada |
Lagane opružne igle |
|---|---|---|
|
Primjenjiva specifikacija |
Q/PES 002-2026 |
Q/PES 003-2026 |
|
Raspon promjera |
1–35 mm |
2–50 mm |
|
Razmatranje dizajna |
Za sklopove koji zahtijevaju specificiranu konfiguraciju zatika za teške uvjete rada |
Za sklopove koji zahtijevaju specificiranu konfiguraciju pinova za lake uvjete rada |
|
Mogućnosti materijala |
Prema primjenjivoj specifikaciji |
Prema primjenjivoj specifikaciji |
|
Čimbenici odabira |
Dimenzije otvora, zahtjevi za zadržavanje i opterećenja sklopa |
Dimenzije otvora, zahtjevi za zadržavanje i opterećenja sklopa |
- Standardna proizvodnja
Anhui Pins proizvodi opružne klinove s prorezima za teške i lake uvjete rada prema primjenjivim specifikacijama proizvoda, uključujući Q/PES 002-2026 i Q/PES 003-2026. Zahtjevi za dimenzijama i izbor materijala potvrđuju se prije proizvodnje.
- Kontrola materijala i procesa
Vrste materijala, procesi oblikovanja i zahtjevi za toplinsku obradu usklađeni su prema odabranoj specifikaciji zatika. Tvrdoća i stanje površine mogu se provjeriti prema dogovorenim tehničkim zahtjevima.
- Inspekcija i podrška za skupne narudžbe
Navedene dimenzije i karakteristike proizvoda mogu se provjeriti prema odobrenim crtežima i kriterijima za inspekciju. Anhui Pins također podržava identifikaciju serije, koordinaciju pakiranja i upravljanje specifikacijama ponovljenih narudžbi za industrijske kupce.
FAQ
Koja je razlika između zatika s nazubljenim pilama i standardnog opružnog zatika s prorezima?
Zatik s nazubljenim pilom uključuje oblikovani profil zuba koji mijenja način na koji zatik dodiruje rupu za spajanje. Standardni opružni klin s prorezima prvenstveno se oslanja na radijalni pritisak opruge. Odgovarajući dizajn ovisi o potrebnim karakteristikama zadržavanja i konfiguraciji sklopa.
Kako bi trebala biti dizajnirana spojna rupa za klinove s pilom?
Promjer rupe, tolerancija, okruglost i stanje površine trebaju slijediti zahtjeve navedene za odabrani klin. Prekomjerni razmak ili premala rupa mogu utjecati na silu umetanja i zadržavanje, stoga kompatibilnost treba provjeriti prije proizvodnog sastavljanja.
Mogu li se nazubljene opružne igle koristiti u vibrirajućoj opremi?
Oni mogu biti prikladni za određene vibrirajuće sklopove, ovisno o dizajnu zatika, opterećenju zgloba i uvjetima rada. Inženjeri bi trebali procijeniti intenzitet vibracija, ciklička opterećenja, trošenje otvora i posljedice pomicanja zatika prije odabira metode pričvršćivanja.
