Tehničke specifikacije
|
Parametar |
Specifikacija |
|---|---|
|
Standardi |
DIN 6796, DIN EN 16983 serije A, B, C |
|
DIN 6796 Nazivna veličina |
M2–M30 |
|
DIN 6796 unutarnji promjer (d1) |
2,2–31 mm |
|
DIN 6796 vanjski promjer (d2) |
5–70 mm |
|
DIN 6796 Debljina (s) |
0,4–7 mm |
|
DIN EN 16983 serija A |
Vanjski promjer: 8–250 mm; Debljina: 0,4–14 mm |
|
DIN EN 16983 serija B |
Vanjski promjer: 8–250 mm; Debljina: 0,3–10 mm |
|
DIN EN 16983 serija C |
Vanjski promjer: 8–250 mm; Debljina: 0,2–7 mm |
|
Materijal |
Prema zahtjevima kupaca i primjenjivim specifikacijama |
|
Opterećenje i otklon |
Prema standardu, veličini i seriji |
Ključne prednosti stožastih opružnih podložaka

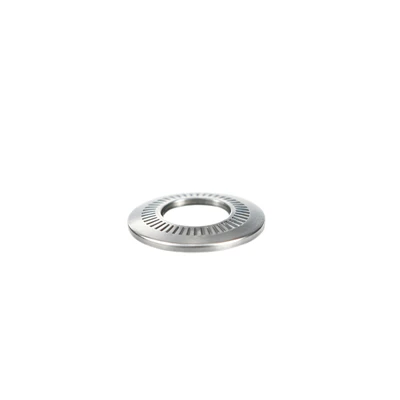

Konusne opružne podloške imaju konusni profil koji omogućuje elastično otklon pod aksijalnom kompresijom. Njihov dizajn podržava kontrolirano ponašanje stezanja u vijčanim spojevima, s izvedbom određenom geometrijom podloške, svojstvima materijala i uvjetima ugradnje.
- Elastična kompenzacija za pokrete zglobova
Konusni profil osigurava aksijalni hod opruge kako bi se prilagodio malim promjenama dimenzija i slijeganju spojeva, pomažući u održavanju sile stezanja unutar projektiranog radnog raspona.
- Definirane karakteristike opterećenja-progiba
Dostupne u različitim standardiziranim dimenzijama i izvedbama, ove podloške se mogu odabrati prema specificiranim zahtjevima opterećenja i otklona za vijčani sklop.
- Kompaktan dizajn aksijalne opruge
Struktura u obliku diska pruža opružno djelovanje unutar relativno malog aksijalnog prostora, što ga čini prikladnim za sklopove gdje su visina ugradnje i raspoloživi prostor ograničeni.
Orijentacija instalacije i površina za sjedenje
Orijentacija instalacije
Ugradite konusnu podlošku u smjeru određenom tehničkim crtežom ili uputama za sastavljanje. Smjer stošca određuje kako podloška naliježe na susjedne komponente i kako se deformira pod pritiskom.
Kompatibilnost površine za sjedenje
Uvjerite se da su spojne površine dovoljno ravne, čiste i bez rubova ili krhotina. Neravnomjeran kontakt može uzrokovati lokalizirano naprezanje i utjecati na ponašanje perilice pri opterećenju.
Dostupan prostor za kompresiju
Ostavite dovoljno aksijalnog prostora za otklon podloške unutar navedenog radnog raspona. Izbjegavajte nenamjerno spljoštavanje ili kompresiju izvan projektiranih ograničenja.
Specifikacija sklopa
Prije postavljanja provjerite dimenzije podloške, veličinu vijka, potpornu površinu i potrebne uvjete stezanja. Za proizvode serije A, B i C prema DIN 6796 i DIN EN 16983 slijedite primjenjive specifikacije proizvoda umjesto da pretpostavljate da svi dizajni dijele iste zahtjeve za ugradnju.
FAQ
Koja je razlika između koničnih podloški DIN 6796 i DIN EN 16983?
Ove norme pokrivaju različite specifikacije proizvoda i zahtjeve dizajna. Kupci bi trebali usporediti navedene dimenzije, geometriju podloške i mehaničku izvedbu umjesto odabira zamjene samo na temelju nazivnog promjera.
Mogu li se podloške s konusnom oprugom koristiti s vijcima visoke čvrstoće?
Mogu se koristiti kada su nosivost podloške, dimenzije, svojstva materijala i raspon kompresije kompatibilni s vijčanim spojem. Podlošku treba odabrati prema dizajnu sklopa, a ne samo prema klasi čvrstoće vijka.
Mogu li zatražiti uzorke prije masovne narudžbe?
Dostupnost uzorka može se potvrditi prema traženom standardu, veličini i uvjetima proizvodnje. Kupci mogu koristiti uzorke za provjeru dimenzionalne kompatibilnosti i provesti probe montaže prije nego što odobre serijsku proizvodnju.
